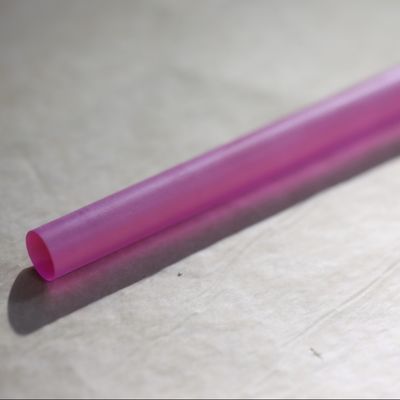

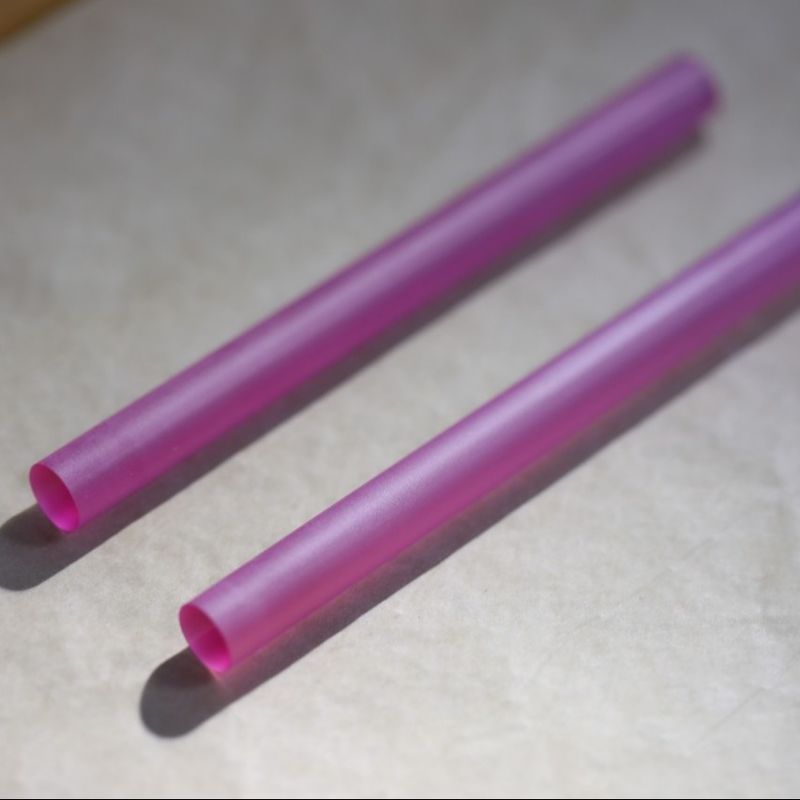

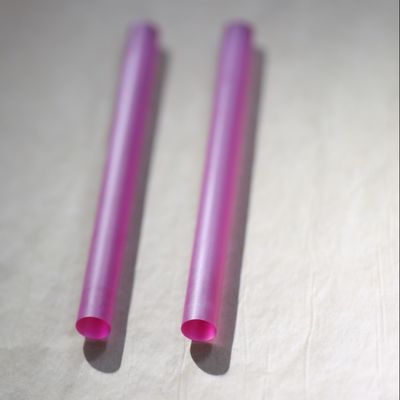

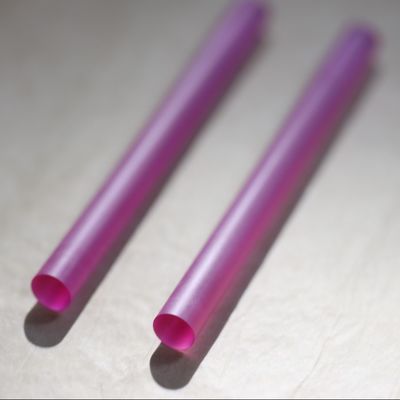

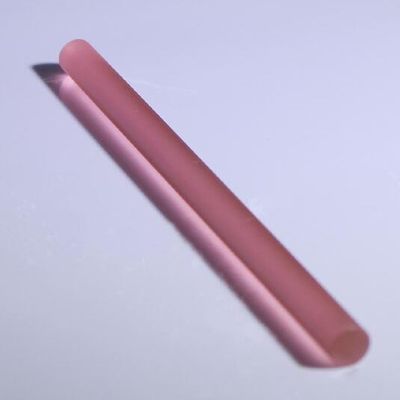

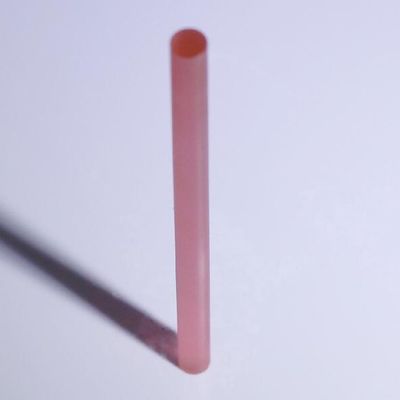

Συνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm

Συνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 5
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Υλική σύνθεση: Αλ2Ο3 με συνδυασμό 0,05% Cr2O3 Μηχανικές ιδιότητες: Σκληρότητα Mohs: 9
Επιλογές επικάλυψης: Επιχρίσεις AR/HR Κρυστάλλινη δομή: Τριγωνικό (α-Al2O3)
Επισημαίνω:

4 mm συνθετικές ράβδοι ρουμπίνου

,

2 mm συνθετικές ράβδοι ρουμπίνου

,

Συνθετικές ράβδοι ρουμπίνου

Περιγραφή προϊόντων

Συνθετικές ράβδοι ρουμπίνι (Cr:Al2O3) Διαθέσιμες σε μήκους 2 mm/4 mm Dia10mm/20mm



Σύνοψη του Ρούμπι Λέιζερ Ραβδί;Συνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm 0

Η ράβδος λέιζερ ρουμπίνου είναι κυλινδρικό κρύσταλλο που κατασκευάζεται από συνθετικό ρουμπίνου, ένα υλικό που αποτελείται κυρίως από οξείδιο του αλουμινίου (Al2O3) που περιέχει περίπου 0,05% έως 0,5% ιόντα χρωμίου (Cr3+).Αυτά τα ιόντα του χρωμίου είναι υπεύθυνα για τη δραστηριότητα του λέιζερ στο ρουμπίνιΗ ράβδος ρουμπίνου είναι συνήθως ροζ ή κόκκινη, με την ένταση του χρώματος της να εξαρτάται από τη συγκέντρωση ιόντων χρώματος.

Το λέιζερ ρουμπίνου ταξινομείται ως λέιζερ στερεής κατάστασης, πράγμα που σημαίνει ότι το μέσο λέιζερ του είναι ένα στερεό υλικό, σε αντίθεση με αέρια, υγρά ή ημιαγωγούς.Το ρουμπίνι που χρησιμοποιείται στη ράβδο λέιζερ κατασκευάζεται τεχνητά για να εξασφαλιστεί η καθαρότητα και η ομοιότητα, καθιστώντας το ιδανικό μέσο για την παραγωγή φωτός λέιζερ.




Ο πίνακας χαρακτηριστικών της ράβδου λέιζερ ρουμπίνι



Ιδιοκτησία Προδιαγραφές Μονάδα/Σημειώσεις
Σύνθεση υλικού Αλ2Ο3 με συνδυασμό 0,05% Cr2O3 Ποσοστό κατά βάρος
Κρυστάλλινη δομή Τριγωνικό (α-Al2O3) Ομάδα χώρου R3c
Διάστημα κύματος λέιζερ 694.3 nm (γραμμή R1) Αρχική γραμμή εκπομπής
  692.9 nm (γραμμή R2) Δευτερεύουσα γραμμή (χαμηλή θερμοκρασία)
Φυσικές Διαστάσεις Διάμετρος: 2-10 mm Προσαρμόσιμη (2mm/4mm δείχνει)
  Μέγεθος: 10-200 mm Τυπικό (10mm/20mm δείχνεται)
Οπτικές ιδιότητες Δείκτης διάθλασης: 1.763 694nm Συνηθισμένη ακτίνα (όχι)
  Συντελεστής απορρόφησης: 0,4-1,2 cm−1 Εξαρτάται από τη συγκέντρωση Cr3+
Θερμικές ιδιότητες Θερμική αγωγιμότητα: 40 W/m·K 300 χιλιάρικα.
  Θερμική επέκταση: 5×10−6/K (Επικεφαλής(άξονας γ) Αιζοτροπικό
Μηχανικές ιδιότητες Σκληρότητα Mohs: 9 Δεύτερος μόνο στο διαμάντι
  Πυκνότητα: 3,98 g/cm3
Απόδοση λέιζερ Η διάρκεια ζωής της φθορισμού: 3 ms 300 χιλιάρικα.
  Διατομή εκπομπών: 2,5×10−20 cm2 Για τη γραμμή R1
  Συντελεστής θερμικών φακών: 3×10−6 K−1 Σημαντικό για λειτουργία υψηλής ισχύος
Ποιότητα της επιφάνειας Πλανότητα: λ/10 633nm Λασίς ποιότητας λέιζερ
  Επεπεξεργαστική επιφάνεια Υπερυθμισμένο φινίρισμα
Επιλογές επικάλυψης Επικάλυψη AR 694nm: R<0,2% Τυπική προδιαγραφή
  Επικάλυψη HR 694nm: R> 99,8% Για καθρέφτες φωτεινής φωτεινής ατμόσφαιρας
Οριακό όριο ζημίας > 500 MW/cm2 Για παλμούς 10ns




Η αρχή λειτουργίας των ράβδων λέιζερ ρουμπίνιΣυνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm 1

1. Απορρόφηση ενέργειας (πυροδότηση)

Η ράβδος λέιζερ ρουμπίνου "πυροδοτείται" οπτικά χρησιμοποιώντας μια φωτεινή πηγή υψηλής ενέργειας, όπως μια λάμπα φλας ξενών ή μια λάμπα krypton.Ανεβάζοντας τα ηλεκτρόνια τους σε υψηλότερες ενεργειακές καταστάσεις.

2. Αυθόρμητη εκπομπή

Μετά την απορρόφηση ενέργειας, τα διεγερμένα ηλεκτρόνια στα ιόντα του χρωμίου δεν μπορούν να παραμείνουν στις υψηλότερες ενεργειακές τους καταστάσεις επ' αόριστον.απελευθέρωση φωτονίων στη διαδικασίαΑυτό ονομάζεται αυθόρμητη εκπομπή.

3. Ενθάρρυνση της εκπομπής

Μερικά από τα εκπεμπόμενα φωτόνια διεγείρουν άλλα διεγερμένα ηλεκτρόνια να απελευθερώσουν την ενέργειά τους με τη μορφή επιπλέον φωτόνων.και κατεύθυνσηΑυτή η διαδικασία της διεγερμένης εκπομπής ενισχύει το φως μέσα στην ράβδο του ρουμπίνι.

4- Αύξηση φωτός και ηχογράφηση.

Η ράβδος λέιζερ ρουμπίνου τοποθετείται ανάμεσα σε δύο καθρέφτες, ένας πλήρως ανακλαστικός και ένας μερικώς ανακλαστικός.Τα φωτόνια αναπηδούν μπρος-πίσω μέσα από το ρουμπίνι.Αυτό το επαναλαμβανόμενο πέρασμα του φωτός ενισχύει το συνεκτικό φως μέσω περαιτέρω διεγερμένων εκπομπών.

5. Έξοδος λέιζερ

Ένα μέρος του ενισχυμένου φωτός διαφεύγει μέσω του μερικώς ανακλαστικού καθρέφτη, παράγοντας μια στενή, έντονη δέσμη κόκκινου λέιζερ με μήκος κύματος 694,3 nm.


Δομή ενός λέιζερ RubyΣυνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm 2

1Λέιζερ Ρούμπι Ροντ.
Ο κυλινδρικός κρύσταλλος ρουμπίνι χρησιμεύει ως μέσο λέιζερ.



2.Πηγή αντλίας
Ένας φακός φλας υψηλής έντασης (όπως ένας λαμπτήρας ξενόνου) παρέχει την ενέργεια που απαιτείται για να διεγείρει τα ιόντα χρωμίου στην ράβδο ρουμπίνου.



3Οπτική κοιλότητα
Ένας καθρέφτης είναι πλήρως ανακλαστικός, ενώ ο άλλος είναι μερικώς ανακλαστικός, επιτρέποντας στην ακτίνα λέιζερ να διαφύγει.



4Σύστημα ψύξης
Δεδομένου ότι η διαδικασία άντλησης παράγει σημαντική θερμότητα, συχνά ενσωματώνεται σύστημα ψύξης για την αποτροπή υπερθέρμανσης της ράβδου ρουμπίνου και άλλων εξαρτημάτων.




Τα πλεονεκτήματα των ράβδων λέιζερ Ruby

1Απλούστευση: Η απλή σχεδίαση του λαζέρ του ρουμπίνου το καθιστά εύκολο να κατασκευαστεί και να λειτουργήσει.



2Υψηλή συνοχή: Η εκπεμπόμενη ακτίνα λέιζερ παρουσιάζει εξαιρετική συνοχή, καθιστώντας την κατάλληλη για εφαρμογές ακριβείας.



3.Ανθεκτικότητα: Η στερεή φύση της ρουμπίνι ράβδου εξασφαλίζει μακρά διάρκεια ζωής σε κανονικές συνθήκες.


Εφαρμογές των ράβδων λέιζερ RubyΣυνθετικές ράβδοι από ρουμπίνι Cr:Al2O3 Διαθέσιμες σε μήκους 2mm/4mm Dia10mm/20mm 3

1Ολογραφία: Το συνεκτικό φως από τα λέιζερ ρουμπίνι είναι ιδανικό για τη δημιουργία ολογράμματος υψηλής ποιότητας.



2Ιατρικές διαδικασίες: Τα λέιζερ Ruby έχουν χρησιμοποιηθεί για την αφαίρεση τατουάζ, θεραπείες δέρματος και άλλες δερματολογικές διαδικασίες.



3.Αξιολόγηση απόστασης: Οι πρώτοι μετρητές απόστασης λέιζερ βασίζονταν σε λέιζερ ρουμπίνι για ακριβείς μετρήσεις απόστασης.



4Επιστημονική Έρευνα: Τα λέιζερ Ruby έχουν χρησιμοποιηθεί σε πειράματα που απαιτούν συνεκτικές και μονοχρωματικές πηγές φωτός.



5Εκπαίδευση: Ως ένα απλό και προσιτό σύστημα λέιζερ, τα λέιζερ ρουμπίνου χρησιμοποιούνται συχνά σε εκπαιδευτικές επίδειξεις.

Ερωτήσεις και απαντήσεις

Ε:Πώς πρέπει να αποθηκεύονται και να χειρίζονται οι ράβδοι λέιζερ ρουμπίνου για να διατηρούν τις επιδόσεις τους;



Α:Αποθήκευση:Σε ξηρό, σκοτεινό περιβάλλον (Cr3+ είναι φωτοευαίσθητο).

Καθαρισμός:Χρησιμοποιήστε μεθανόλη (αποφεύγετε καθαριστικά συστατικών).
Εγκατάσταση:Ελαχιστοποίηση της μηχανικής πίεσης (μαλακό φύλλο ινδίου που χρησιμοποιείται συχνά για θερμική επαφή).
Πηγή αντλίας:Αντιστοιχεί το φάσμα φανού με τις ζώνες απορρόφησης Cr3+ (400 nm & 550 nm).

Αποφύγετε:Άμεση έκθεση σε υπεριώδη ακτινοβολία, αποτυπώματα στα γυαλισμένα πρόσωπα ή θερμικός κύκλος άνω των 200 °C.
